Amplificadores de Ar (AIREKA)

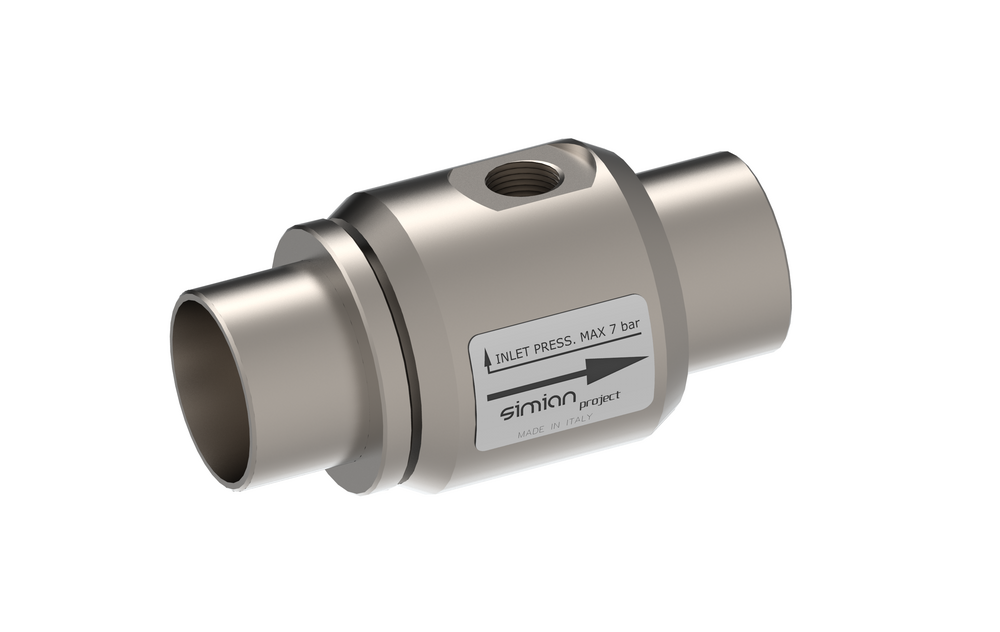

SÉRIE AM – AMPLIFICADORES DE AR
PODEROSOS, AJUSTÁVEIS E FACILMENTE LIGADOS A TUBOS DE ARREFECIMENTO NUM SISTEMA PATENTEADO
- Forma de construção otimizada para maximizar o efeito Coanda
- Possibilidade de regular o fluxo com um anel ajustável
- Ampla secção de vácuo e sopro, adequada para uma grande variedade de aplicações
- Funcionamento instantâneo
- Sem partes móveis, portanto, não sujeitos a desgaste
- Sem eletricidade ou produtos químicos necessários
- Mais eficiente do que dispositivos Venturi e injetores
- Sem faíscas ou interferências
- Confiáveis e isentos de manutenção
Descrição
Os amplificadores de fluxo de ar redondo da série AM oferecem excelente desempenho para sucção e sopro. A qualidade do design e da construção otimizam o efeito Coanda, de modo que utilizam uma pequena quantidade de ar comprimido para gerar um fluxo potente e de alta velocidade. Desempenham uma dupla função de vácuo e sopro: para ventilação de painéis elétricos, transporte de fumos e partículas leves produzidas pela maquinação, transporte e manuseamento de peças leves, secagem e arrefecimento. Quando combinados com os arrefecedores da Série VR, eles criam um sistema patenteado eficaz onde, ao conduzir o fluxo de ar quente descarregado pelo arrefecedor e alimentando-o no amplificador da Série AM, a potência de arrefecimento é otimizada, possibilitando assim a extração de ar quente fora de compartimentos ou ventilando áreas fechadas para serem arrefecidas. A taxa de fluxo de ar pode ser ajustada simplesmente girando a porca na entrada.
Descrição do efeito Coanda
Boosters de ar e facas de ar usam o efeito Coanda. Este fenómeno pode ser explicado como a tendência do fluido de seguir o contorno da superfície mais próxima. É nomeado assim após o pioneiro da aerodinâmica Henri Coand, que em 1936 patenteou alguns dispositivos que usavam uma capacidade de nove jatos. O ar comprimido fornecido ao booster ou faca de ar é forçado a passar pela parte reduzida, de 0,02 mm a 0,08 mm, e ao mesmo tempo o ar circundante é arrastado na direção do fluxo, de modo que o volume de ar passa a ser de 5 a 20 vezes maior do que estava na entrada.
Economia de ar arrefecedor - Sistema Patenteado
Os arrefecedores da série VR e os amplificadores da série AM são usados juntos para extrair ar frio e ar quente do armário elétrico simultaneamente usando uma única linha de alimentação de ar comprimido.
- Ventilação eficaz do armário elétrico
- Redução do consumo de ar comprimido
- Resultados de arrefecimento otimizados
Independentemente de quanto ar frio é bombeado para o armário elétrico, a eficiência e a eficácia do arrefecimento nunca serão ideais, a menos que o ar quente gerado pelos componentes elétricos seja adequadamente ventilado ao mesmo tempo. Por ventilação, entendemos não só a criação de correntes de convecção dentro do armário, que distribuem efetivamente o ar pelos componentes, mas também a remoção do ar quente do próprio armário.
Ao usar o sistema patenteado Cooler Air Saving da Simian Project, dois resultados foram alcançados:
A primeira - com o uso dos arrefecedores da série VR, há um arrefecimento rápido e preciso dos componentes que mais aquecem o armário, graças à flexibilidade da instalação (suportes e ímanes) e ao facto de que o fluxo de ar frio para as principais fontes de calor podem ser direcionadas com precisão (com a ajuda de bicos ajustáveis);
A segunda - é a ventilação adequada do armário elétrico devido à potência de sucção e sopro gerada pelos amplificadores de fluxo de ar da série AM, alimentados diretamente pelo fluxo de ar descarregado do arrefecedor.
O diagrama representa o sistema montado dentro de um armário elétrico:
O arrefecedor VRX-500 (fig.1) é alimentado externamente com ar comprimido; o fluxo de ar frio é direcionado, usando bocais ajustáveis especiais, para os componentes elétricos que emitem mais calor, enquanto a descarga de ar quente de exaustão é canalizada pelo tubo vermelho (fig. 3) e alimentada no amplificador da Série AM.
O amplificador (fig.2) encontra-se na parte superior direita do armário elétrico; o encaixe de passagem permite aspirar e extrair o ar do armário; no exemplo do diagrama, a sua posição na parte superior do armário garante que a extração ocorra onde o ar mais quente se acumula mesmo que os componentes elétricos localizados no lado oposto à fonte direta de ar frio permaneçam numa temperatura adequada para funcionamento ideal
Mesmo onde não é possível a instalação de passagem (por exemplo, no caso de instalações em armários onde a proteção IP deve ser garantida), a instalação do amplificador no interior do armário garante a reciclagem forçada do ar, o que elimina a concentração de ar quente em áreas localizadas mais distantes de fontes de ar frio.
O sistema patenteado também funciona bem em conjunto com os ares condicionados industriais em armários elétricos com as seguintes características:
Grandes armários elétricos onde o ar frio gerado pelo ar condicionado tem problemas para alcançar todas as partes do armário.
Armários elétricos com componentes elétricos dispostos de forma que a convecção do ar ao redor dos componentes seja complicada.
Armários elétricos onde o calor é gerado por alguns componentes que estão localizados longe da área onde o ar condicionado bombeia o ar frio.
N.B.: o sistema Cooler Air Saving funciona com arrefecedores VRX-300, VRX-500 e VRX-1000 em conjunto com amplificadores AM-20 e AM-40.
Aplicações
Estes dispositivos, simplesmente usando ar comprimido, resolvem problemas industriais comuns e frequentes, como por exemplo:
- Arrefecimento de ferramentas, peças, moldes, colas, pontos de soldadura, etc. e arrefecimento de armários de controlo (elétricos, eletrónicos, etc.);
- Limpeza e secagem de superfícies, peças de trabalho, correias transportadoras, etc.
- Remoção de aparas, rebarbas, resíduos e transporte de comprimidos, grãos, fumos, etc.
