Placas de Controlo (MATRIX)
Placa de Controlo de 9 Canais PCM 8130
A placa de controlo de 9 canais PCM 8130 é pré-programada para o controlo das eletroválvulas de caudal proporcional da Série 860 PCM. A referida placa de controlo pode ser configurada através de dois dip-switches tanto para o controlo de modelos de 6 bits com 64 níveis de condutância, quanto para o controlo de modelos de 8 bits com 256 níveis de condutividade. A placa de controlo aceita, tanto de 6 como 8 sinais digitais com entrada direta ou sinais de tensão de 0 a 10 V, posteriormente convertidos em código binário. Esta placa de controlo pode ser integrada numa caixa de proteção adequada, o que facilita a sua instalação.

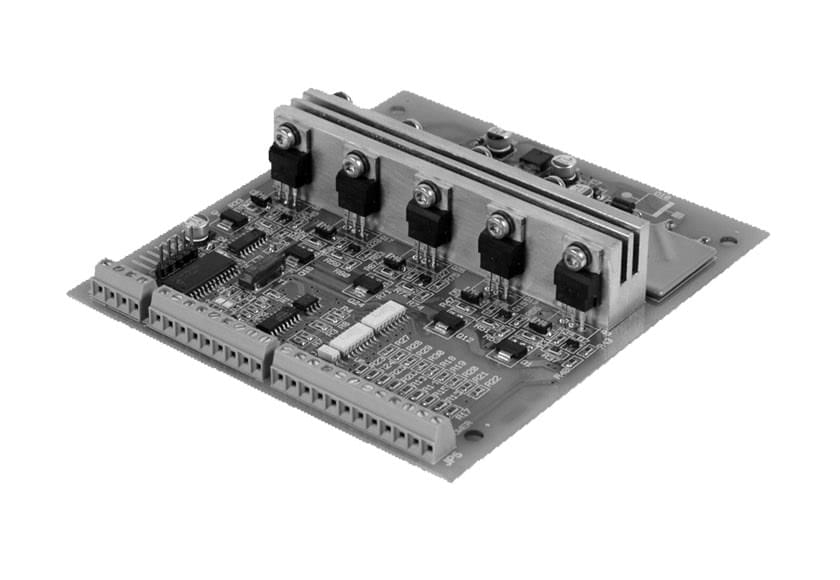

Placa de Controlo Universal de 8 Canais
A placa universal de 8 canais é adequada para o controlo piloto de uma ampla gama de eletroválvulas MATRIX, tanto na modalidade liga-desliga como na modalidade de aceleração.
Na modalidade liga-desliga, a placa de controlo fornece automaticamente a redução do valor de tensão após a fase de abertura da eletroválvula, reduzindo o consumo e a dissipação térmica. Na modalidade de aceleração, o cuidado e a precisão do controlo elétrico asseguram as melhores condições de trabalho para a eletroválvula e otimizam seu desempenho.
O arranjo da placa de controlo para os diferentes recursos de eletroválvulas (mudança de configuração) é facilmente realizado pelo utilizador através da configuração de três dip-switch, que estão presentes. A placa de controlo universal está disponível com algumas tipologias de conexão diferentes. Os tipos de placa D-Sub e terminal podem ser integrados numa caixa de proteção adequada, facilitando sua instalação.
