Série 820 (MATRIX)

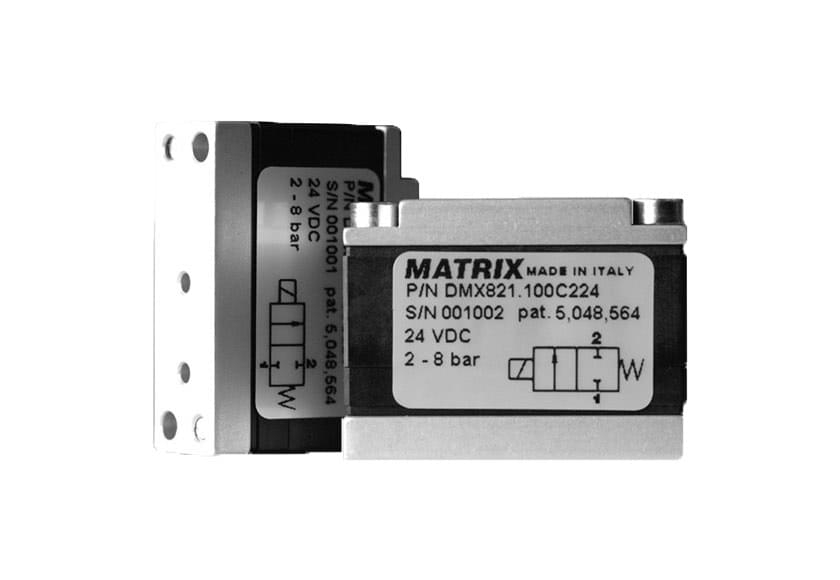

As eletroválvulas pneumáticas da Série 820 são do tipo 2/2 NF.

A pesquisa sobre materiais e novas soluções tecnológicas permitiu a realização de uma eletroválvula obturador com um princípio de funcionamento extremamente simples e com características dinâmicas de vanguarda. O volume dos elementos móveis foi reduzido ao mínimo e cada fricção interna foi eliminada: dessa forma, obtivemos tempos de resposta de milissegundos e uma vida útil de mais de 500 milhões de ciclos.

Devido à possibilidade dos tipos de controlo da aceleração, as suas características dinâmicas são ainda mais aprimoradas. As eletroválvulas standard com controlo de 24 VDC têm um tempo de resposta inferior a 5ms na abertura e 2ms no fecho, com uma frequência máxima de funcionamento de 200Hz. Pelo contrário, as eletroválvulascom controlo de aceleração têm um tempo de resposta inferior a 1ms, tanto na abertura quanto no fecho, com uma frequência máxima de funcionamento de 500Hz.

Além das características de alta velocidade, as eletroválvulas da Série 820, oferecem valores de caudal até 180dm3/min. (ANR), com pressão de alimentação de 0 a 8 bar.

Controlando a válvula através da técnica PWM (Pulse Width Modulation) ou PFM (Pulse Frequency Modulation), é possível variar o caudal de passagem e obter, desta forma, uma eletroválvula, com um caudal proporcional.

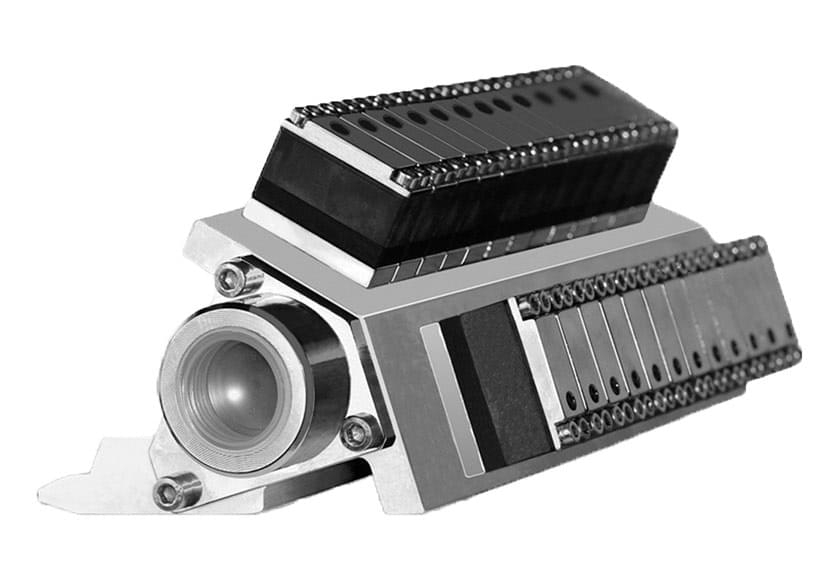

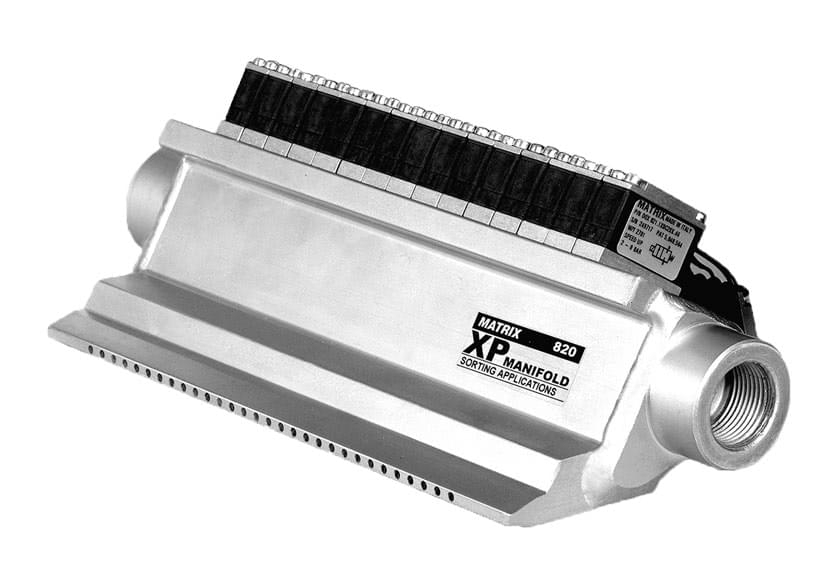

A Série 820 está disponível tanto na versão em linha como na de sub-base, equipada com acessórios como conetores de múltiplas posições ou placas de acionamento de aceleração.

• Dimensão compacta
• Alto diâmetro do canal e caudal
• Tempos de resposta curtos
• Insensibilidade à frequência de trabalho e às vibrações
• Baixa potência absorvida
• Precisão, repetitividade e flexibilidade
• Longa vida útil

• Instrumentação de processo e precisão
• Dispositivos de controle de pressão e caudal
• Sistemas de posicionamento
• Sistemas de seleção
• Sistemas de medição
• Sector biomédico e de medida

• Corpo em PPS
• Flanges em Al
• Vedantes em NBR

• Funções 2/2 ou 3/2, NA ou NF
• Caudal 100-180Nl/min
• Gama de pressão 0-8 bar
• Classificação IP IP62
• Tempo de resposta 1ms
• Alimentação 24VDC; Aceleração!
• Tempo de vida > 500 milhões de ciclos
• Medidas 12x37x28,5 mm
• Peso 25g
