Série 860 (MATRIX)
Eletroválvulas pneumáticas pertencentes à Série 860 PCM de caudal variável, alojadas num único corpo controlado separadamente por nove obturadores. Os referidos obturadores têm diferentes caudals de fluido e são transportados para uma única porta de saída. As eletroválvulas são proporcionais ao caudal e caracterizadas por uma ligação linear entre todo o caudal e o código binário de controlo. Portanto, elas representam a solução ideal para o controlo de caudal de maneira digital (técnica PCM).
Os tempos de resposta na abertura e no fecho são inferiores a um milissegundo e são independentes do valor do caudal.
Consequentemente, mudanças de valor do caudal ocorrem com um atraso de fase desprezível (acima de 1ms) no que diz respeito ao controlo elétrico, mesmo no caso da variação instantânea do valor mínimo para o máximo, permitido pela eletroválvula.
A vida útil é superior a 500 milhões de ciclos para cada obturador.
Os modelos de válvula da Série 860 PCM, de caudal variável, estão disponíveis com dois níveis diferentes de precisão de controlo do caudal: 64 níveis de caudal com configuração de 6 bits e 256 níveis de caudal com configuração de 8 bits.
As eletroválvulas da Série 860 PCM, de caudal variável, podem ser integradas à placa eletrónica PCM 8130, que fornece o controlo piloto. Elas também são predefinidos para processamento de sinal de tensão (0 a 10 V) e processamento digital (consulte “Placas Eletrónicas de Controlo”).
Vantagens:
- Dimensão compacta
- Tempos de resposta curtos
- Insensibilidade à frequência de trabalho e às vibrações
- Alta precisão, repetitividade
- Longa vida útil
Aplicações:
- Instrumentação de processo e precisão
- Dispositivos de controlo de pressão e caudal
- Controlo da velocidade dos atuadores
- Sistemas de posicionamento
- Sector biomédico e de medição
- Automação industrial e robótica
Materiais:
- Corpo e flanges em Al
- Vedantes em HNBR

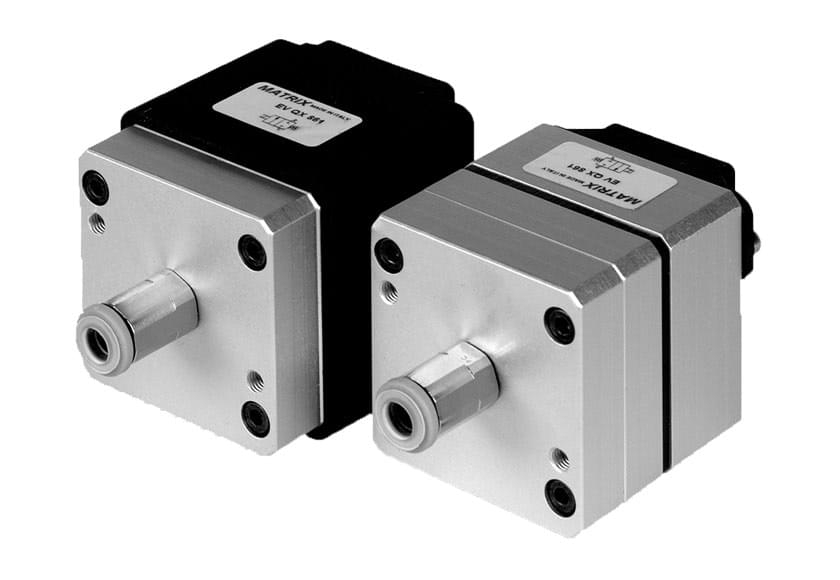

Válvula MATRIX, Série 860
- Funções 2/2 NF
- Versão de válvula única e coletor
- Caudal 0,3-752Nl/min
- Gama de pressão 0-6 bar
- Classificação IP IP52 ou IP65
- Tempo de resposta 1ms
- Alimentação Aceleração!
- Tempo de vida > 500 milhões de ciclos
- Medidas 52x52x55 mm
- Peso 450g
![Matrix](/fileadmin/product_data/matrix/images/Matrix.png)
